◆ コンピュータが、2 進数を使用しているのは、ハードウェア、
すなわち電子回路が簡単になり、安くできるからです。したがって、
データ伝送も、ハードウェア上は、2 進数をベースにしています。
ディジタル回路、したがってコンピュータも、ディジタル データ
を処理します。しかし電子回路は、電圧で動作しており、
電圧 そのものはアナログです。
◆ そのアナログ電圧に、一定の基準電圧
(
スレッショルド電圧 )を設けて、
その基準電圧よりも電圧が高いか低いかで、2 進数のゼロか 1 か
を判定するようにしたものが、ディジタル回路 です
(図.11)。
実際には、多少の ノイズがあっても誤動作しないように、 ノイズマージン があります。
◆ 以上ように、データを、具体的に電圧などで表わしたものを、
信号 といいます。データ伝送に使用する信号は、
電圧の他に、電流、電波、光などがあります。
無線伝送 には、
電波 (電磁波) が用いられます。有線では、電線の他に
光ファイバ を使用した
光ファイバ伝送も多く使用されています。その信号は光です。
◆ ディジタル回路は、通常、
プリント基板上に作ります。回路素子は、ほとんどが、
ディジタルIC (集積回路)で構成されます。
◆ 箱と箱を結ぶ程度の
簡単な伝送では、普通のディジタル IC を使用することもできます。
しかし、データ伝送の線路は、一般に、ノイズ環境が悪いところ
を通します。通常は、より強力なノイズに強い IC、
またはトランジスタなどの素子で組んだ回路を使用します。
伝送用の強力な送信用の素子をドライバ 、受信用の素子を
レシーバ と呼んでいます。ただし、普通のディジタル IC
であっても、使用目的が伝送やインターフェースの場合には、
ドライバ/レシーバの名を使用することも多いのです。
◆ 信号を送るためには、2 本の線で、
回路
を構成する必要があります。この 2 本で 1 組の伝送線路のことを、
1 回線 といいます。
ただし、1 本は独立した線が必要ですが、もう 1 本は、
他の信号と、
共用のグラウンド線を使用することができます。
この場合、見掛け上は 1 本ですが、共用の戻り線が
あることを忘れてはなりません。

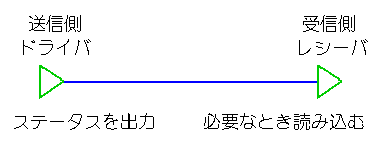

◆ データ受け渡しの、最も単純なやり方を、ステータス方式 といいます(図.12)。
◆ 図は、1 本の線で書かれていますが、これは 1 回線を意味します。
この講座では、通常、1 本の線で、1 回線を表します。
図では、ドライバ/レシーバを使用していますが、プリント基板内
などでは、ドライバ/レシーバではなく、通常の IC を使用して
差し支えありません。
◆ 送信側は、今自分がどのような状態(ステータス)にあるかの情報
(1 ビット)を、
常時出力しています。受信側は、送信側のステータスを読みたいとき、
随時それを読み込みます。
この方式は、とくにデータ伝送に固有な方式ではなく、
通常のディジタル回路の受け渡し方です。

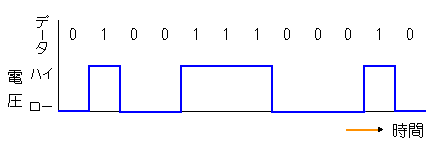

◆ ステータス方式では、大量のデータ受け渡しはできません。 大量のデータを伝送するためにには、データを時間的に次々と 受け渡すことが必要です(図.13)。
◆ 図のように、データの 0/1 などを、物理的な信号波形
で表したものを、符号 と呼びます。
図の例では、1 ビットの期間電圧がハイであるか、ローであるか
によって、1 と 0 とを区別しています。このような表し形をした符号を
NRZ 符号 といいます。NRZ 符号は、最も単純で、
基本的な符号です。
◆ ところで、コードの日本語訳は、符号です。したがって、本来コードと
符号は同じ意味を持っています。そして、コードも符号も、1.2.(1-C)
に示した「
コード」の意味と、ここに示した符号の意味との、
両方の意味を持っています。
◆ しかし、同じ言葉が、2 つの意味を持っていると、
混乱の原因になります。そこで、この講座では、とくに両者を区別して、
下記のように定義します。この区別は、この講座に固有のものです。
コード ： 0 と 1 などで、文字などを表すこと
符号 ： 特定の信号パターンで、
0 と 1 などを表すこと
◆ 図.13 のような信号を、1回線で送る方式を
直列伝送 (シリアル伝送 )、
複数回線を使用して、複数のデータを同時に送る方式を
並列伝送 (パラレル伝送 )といいます。
同じデータ切り換え速度であれば、並列伝送(並列 n ビット)の方が、
データ伝送速度が n 倍になります。この意味で、並列伝送の方が、
高速伝送に適しています。
ただし超高速では、並列伝送には技術的な問題があるので、
逆に、直列伝送が使われています。
◆ コンピュータ内部のデータは、
バイト
単位、またはそのコンピュータによって決まる
ワード を単位として、処理されます。ワードとは、
コンピュータがプログラムを実行するときの処理単位で、
低性能のマイコンを除いては、通常複数バイトから成ります。
[注] コンピュータは、8 ビット CPU とか、32 ビット CPU とか呼ばれます。そのビット数が、コンピュータの ワード長さです。一般にコンピュータは、そのワード長さが長い方が、 高性能です。
◆ 直列伝送では、このバイトまたはワードの並列のデータを、 直列に変換して送信します。並列伝送でも、並列伝送の ビット数と、 コンピュータでの処理長さが異なる場合には、その長さを変換します。

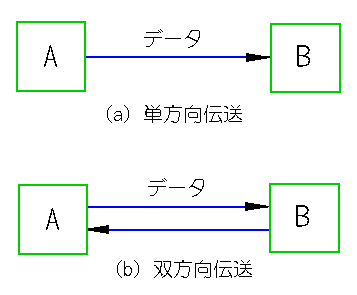

◆ 伝送には、単方向伝送 と双方向伝送 とがあります(図.14)。

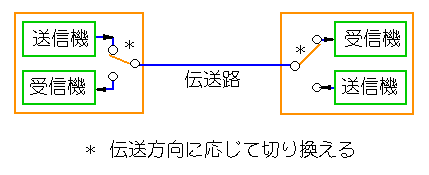

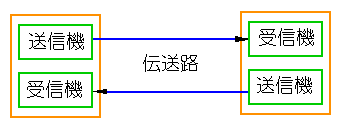

◆ また、全 2 重 伝送(図.15)と、半 2 重 伝送(図.16)とがあります。
◆ 全 2 重伝送は、双方向同時に伝送する方式です。
◆ 半 2 重伝送は、図のように、1 回線しかないので必然的に 交互伝送になるものと、ハードウェアは 図.15 のように全 2 重可能であるが、ソフトウェアで 交互伝送とするものと、両方があります。
